その他周辺機器超安価なヘリウムリーク検査機が欲しい

安価版のヘリウムリークシステム

ワークの微細な溶接部の漏れの検出が可能。

システム概要

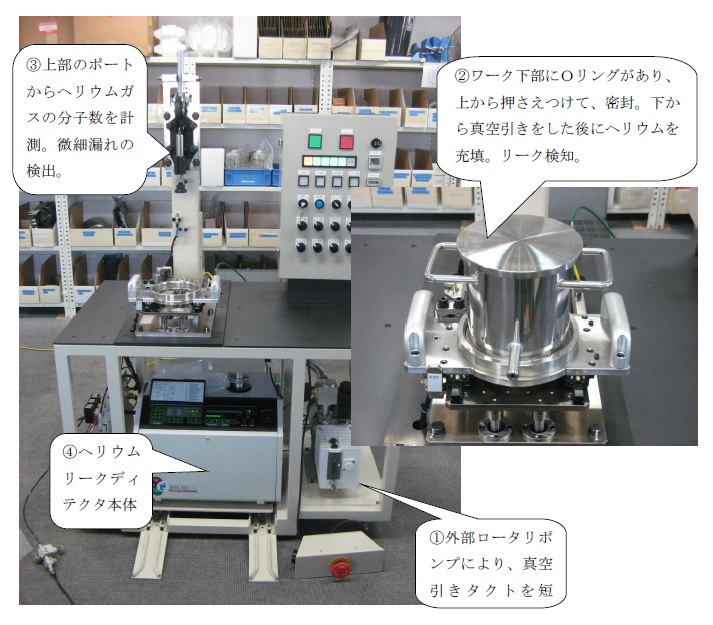

機械の全体図

システム概要

  • ワークをセット、起動釦を押してから自動計測、OK/NGを自動判定
  • ワークにヘリウムガスを加圧・注入し、ヘリウムリークディテクタ上部にあるポートから吸入されたヘリウムガスの分子の数を、分析計で測定することにより、ワークの微細な溶接部の漏れの検出を行う。

実績― ガスコージェネ

要求仕様を満たすための創意工夫

  1. 真空引きのサイクルタイムを短縮したいというご要望があった。
    →外部ロータリポンプを追加し、真空引きタクト短縮して解決した。
  2. 微細漏れについて、高性能な検査判定を正確に行う。
    →ヘリウム検査機の導入により、微細漏れ検査が可能になった。
  3. 設備の寸法がコンパクト化
    →設備架台の下のスペースにヘリウムリークディレクタをレイアウトし、奥行き700x幅1000x高さ1600にした。

お客様メリット

安価

専用の簡素な治具を作成し、設備価格を抑えることができた。

シンプルな設備

検査のみ自動の設備のため、シンプルな設備構成となった。

システム詳細

設備構成

  • ヘリウムリークディレクタ 米国VIC社製 MS-40
  • 真空ポンプ
  • ワーククランプ機構
  • ワーク装着ステージ

付属設備

  • ベース
  • エリアセンサー 無し
  • 操作盤と制御盤は一体式
  • 圧力調整器
